在现代工业自动化系统中 ,高机能节造器与直观人机界面(HMI)的深度协同是确保系统不变运行的关键 。CA88科技推出的 LicOS 系列 PLC/PAC ,凭借其盛开的架构和壮大的和谈兼容性 ,可能与全球主流的 Pro-face 触摸屏实现无缝对接 。

本文将深刻探求若何利用 Smart Control V5.0 编程环境与 GP-Pro EX 4.09 SP2 组态软件 ,通过 Modbus TCP 尺度和谈及 CODESYS 标签通讯 两种主题方式 ,构建 LicOS PLC 与 Pro-face HMI 之间高效、靠得住的数据互换通路 。无论是在对实时性要求极高的逻辑节造场景 ,还是在变量繁芜的大型监控系统中 ,本教程所提供的技术蹊径都将为工程师提供清澈的落地领导 。

使用场景注明

本教程基于以下设备与软件环境进行验证:

PLC/PAC:LicOS-PLC-EC412

HMI:Pro-face ,GP-4502WW

配置软件:Smart Control V5.0、GP-Pro EX 4.09 SP2

网络设备:通常4口互换机

1769763801489958

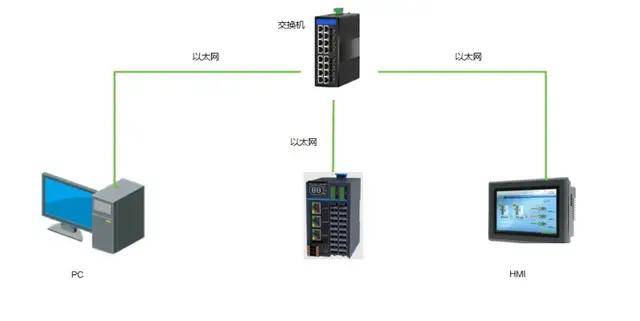

网络拓扑

Modbus TCP 和谈通讯

具备网口的 HMI 与支持 Mobus TCP 和谈的PLC进行以太网通讯。使用网线直连 HMI的网口和支持 Modbus TCP 和谈的设备的网口 ,或通过互换机衔接两者。本案例使用的HMI只有一个以太网口 ,为了方便HMI、PLC法式下载 ,因而选取互换机衔接。

一. 配置HMI

1. 运行 GP-Pro EX 4.09 SP2 软件 ,在工程窗口选择表接设备设置中的节造器/PLC选项 ,找到右侧的节造器/PLC更改选项 ,如下图所示

1769763801820006

节造器选择

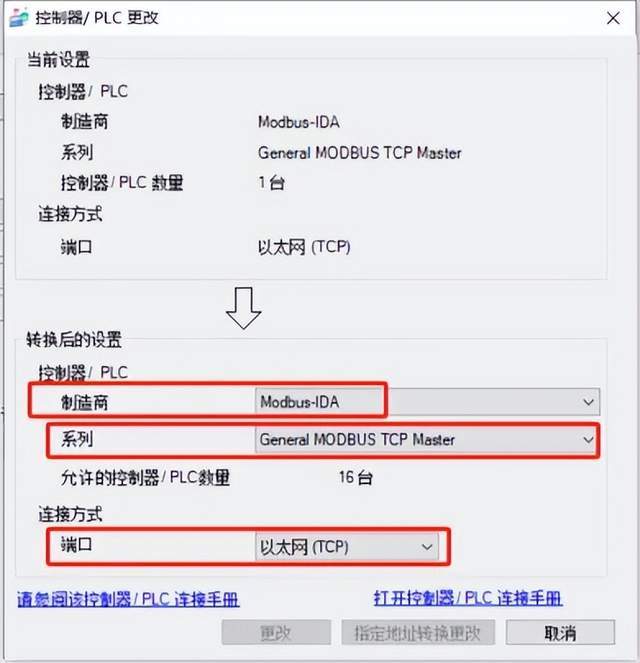

2. 在弹出的对话框中设置Modbus的节造方式 ,造作商 ,系列 ,端口如下图所示:

1769763802683301

节造器更改

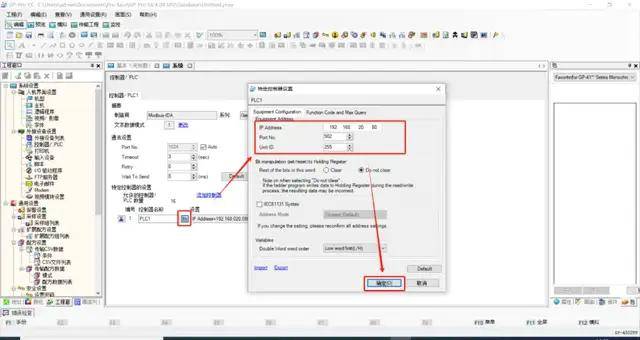

3. 点击左边圈红按钮 ,在弹出的对话框中遵循下图编纂有关参数 ,点击确认。凭据PLC的地址 ,使PC电脑、PLC、HMI都处于统一个网段。本文使用PLC的默认IP地址为192.168.20.80。

1769763802599688

配置PLC IP地址

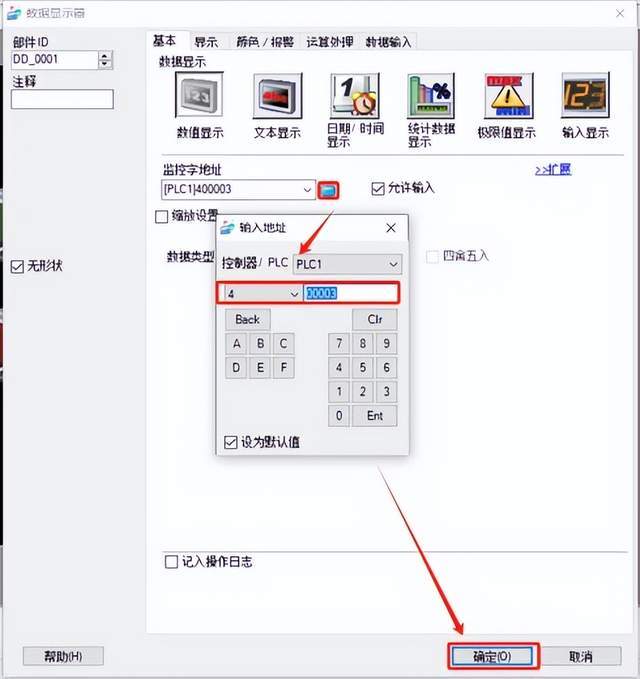

4. 在部件栏开关/批示灯 ,数据显示器设置地址为支持 Mobus TCP 和谈的设备的地址(请以现实情况为准)。

1769763802372100

确定配置

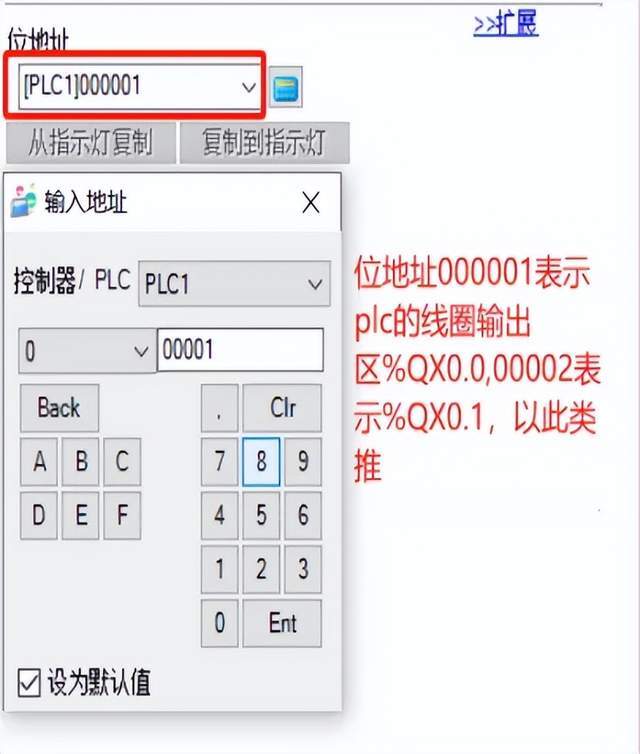

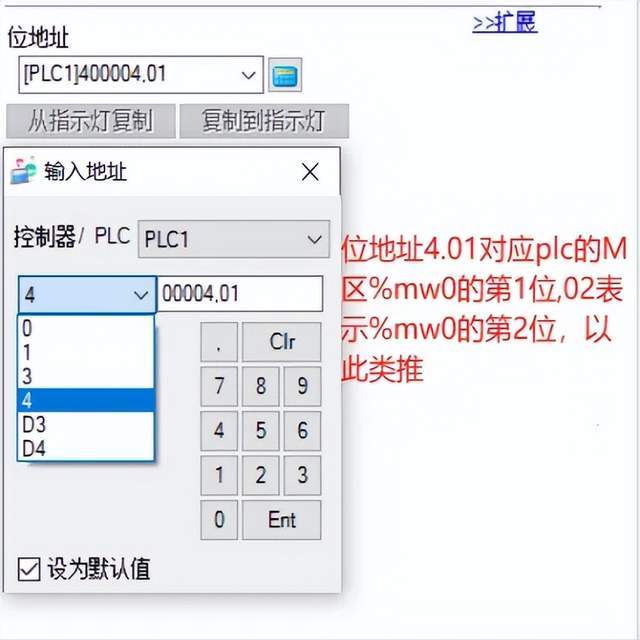

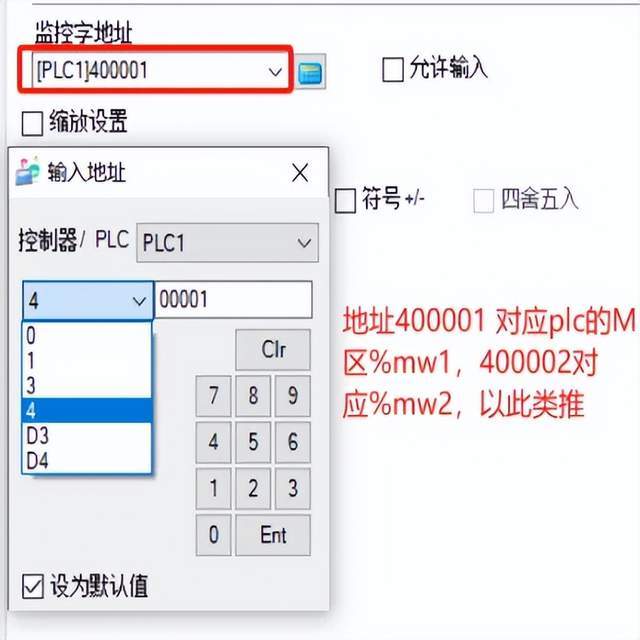

5. 增长开关元件实现后 ,下载工程至 HML ,如能读写支持 ModbusTCP 和谈的设备地址的数据 ,注明通讯正常。触摸屏与PLC的地址对应关系如下图:

1769763802178260

1769763803107096

1769763803180002

1769763803168969

地址对应关系

二. 配置PLC

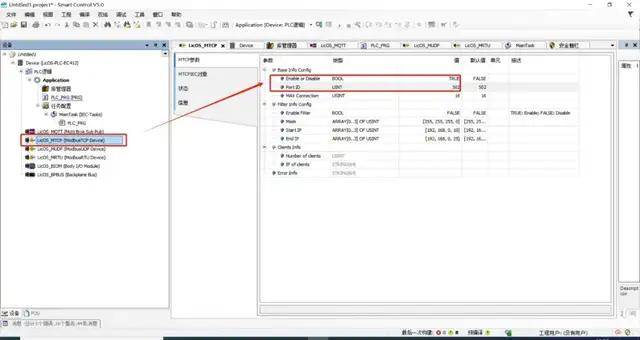

1. 双击LicOS_MTCP ,在弹出的对话框当选择MTCP参数 ,设置端口使能为TRUE ,端标语为502。

1769763803115988

PLC从站端口设置

三. 通讯成功成效演示

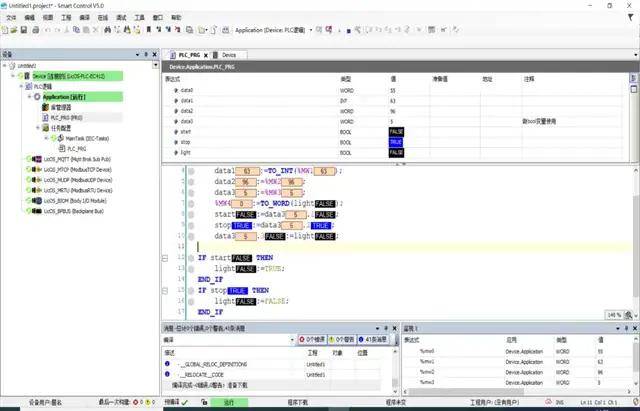

1. PLC在线数值读写。

1769763804151900

PLC数据读写

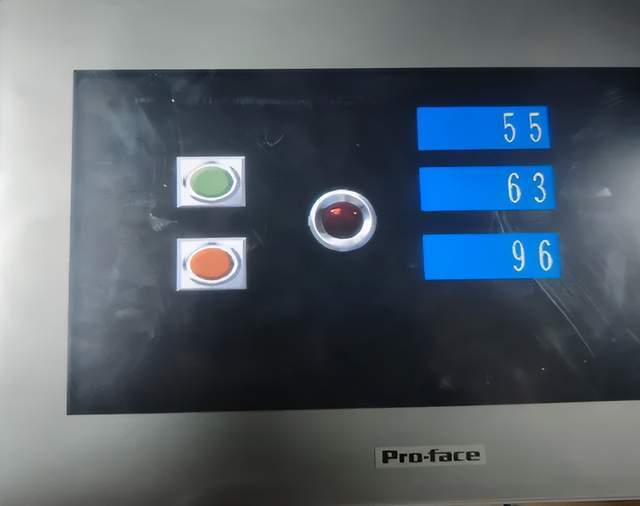

  1. HMI在线数值读写。

1769763804295420

HMI数据同步

CODESYS标签通讯

HMI 可与支持 CODESYS V3 TCP 和谈的PLC进行以太网通讯 ,HMI 可鉴别 PLC的变量标签。本配置案例中 ,HMI型号为GP-4502WW。

一. 配置PLC

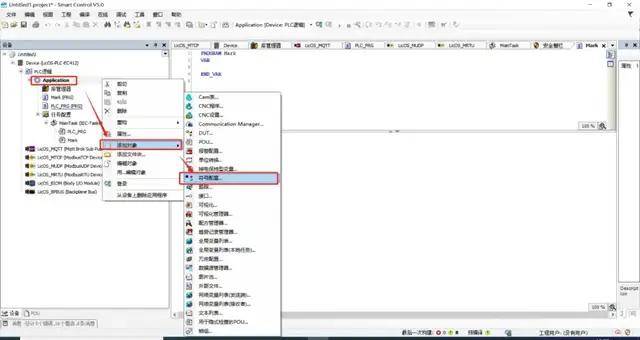

1. 运行 PLC 配置软件 Smart Control V5.0 ,右键点击 Application ,选择增长对象/符号配置。

1769763804132933

增长符号配置

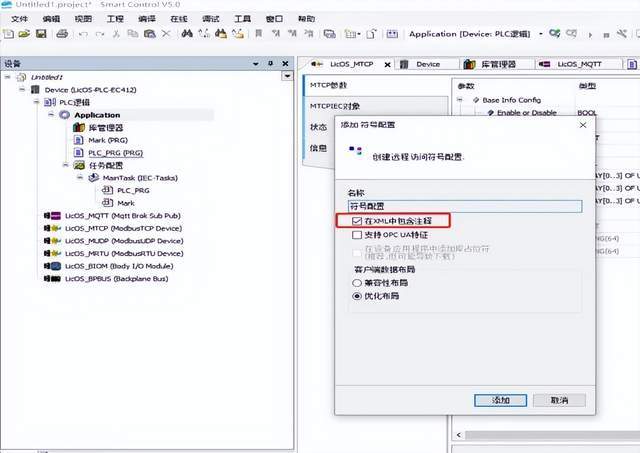

2. 在弹出的对话框中勾选在XML 中蕴含注解 ,点击打开

1769763804192309

勾选XML配置

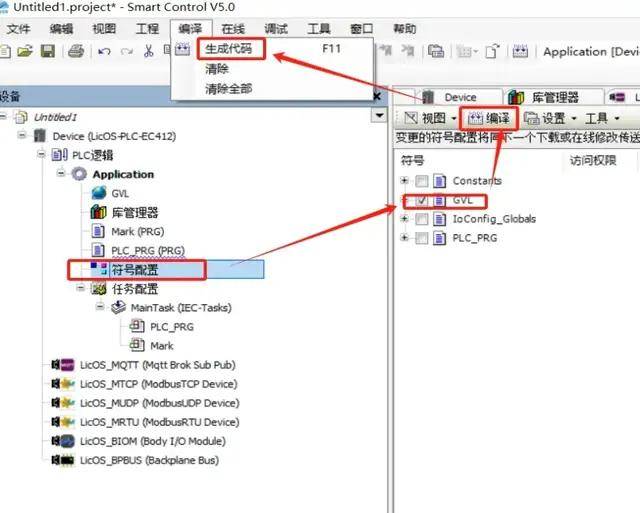

  1. 点击编译 ,并天生代码。

1769763805101030

编译符号配置

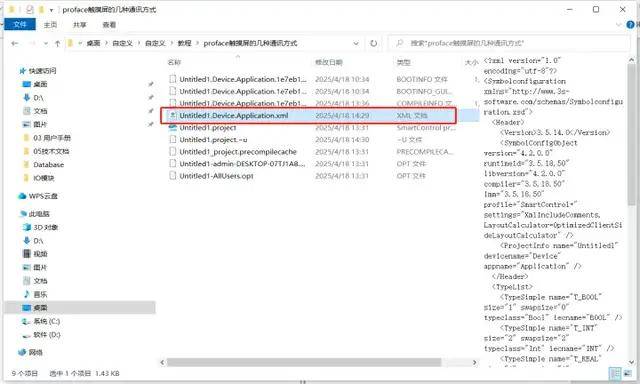

4. 勾选必要和 HM 进行通讯的变量标签 ,点击编译/天生代码 ,在 PLC 工程目录中 ,能够看到新天生的XML 文件。

1769763805182877

天生XML文件

把稳必要确认 XML 文件天生的功夫为 PC 确当前系统功夫 ,若是不是必要沉新编译 ,确保勾选的变量标签天生了 XML 文件。

二. 配置HMI

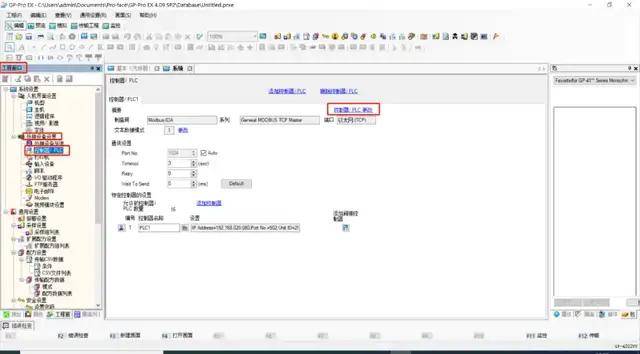

运行 GP-Pro EX 4.09 SP2 软件 ,在工程窗口选择表接设备设置中的节造器/PLC选项 ,找到右侧的节造器/PLC更改选项 ,如下图所示:

1769763805113422

节造器设置

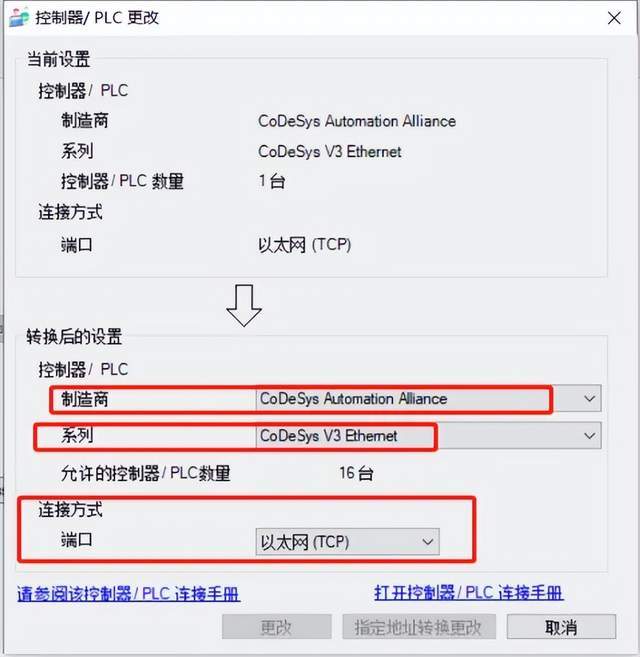

1. 在弹出的对话框中编纂有关参数。造作商:选择“CODESYS。系列:选择“CODESYS V3 Ethernet”。

1769763806642472

配置网络PLC

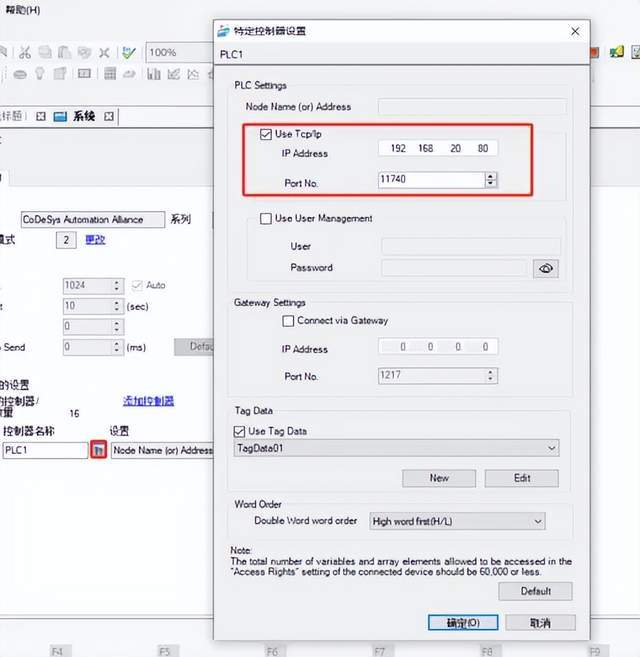

2.点击左边圈红部门 ,在弹出的对话框中遵循下图编纂有关参数 ,点击确认。凭据PLC的地址 ,使PC电脑、PLC、HMI都处于统一个网段。

1769763806832449

配置PLC IP和端标语

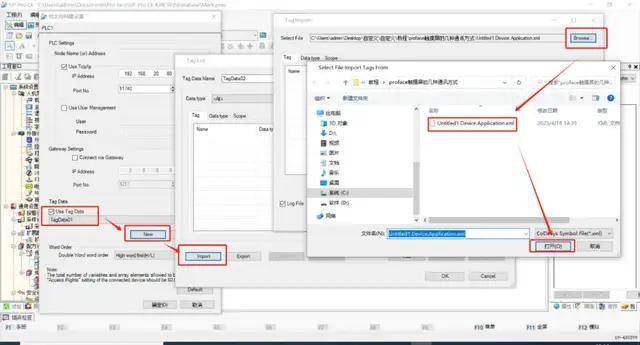

3. 导入变量标签 ,顺次勾选Use Tag Data,New,Import,选择蹊径找到xml标签文件 ,并确认。

1769763806145349

导入标签文件

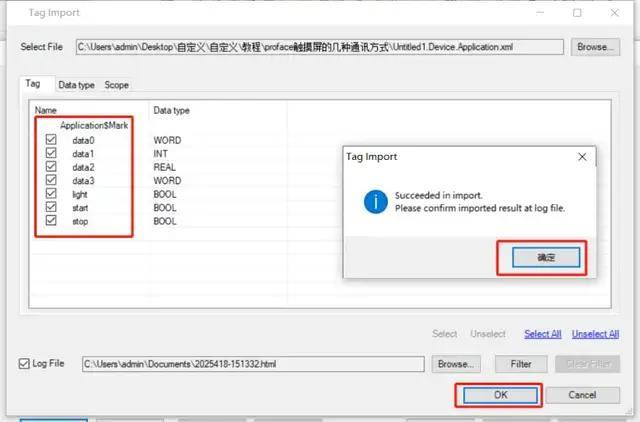

4. 选择并导入标签变量 ,出现Succeeded in import,并确认注明标签增长成功

1769763807206048

导入标签变量

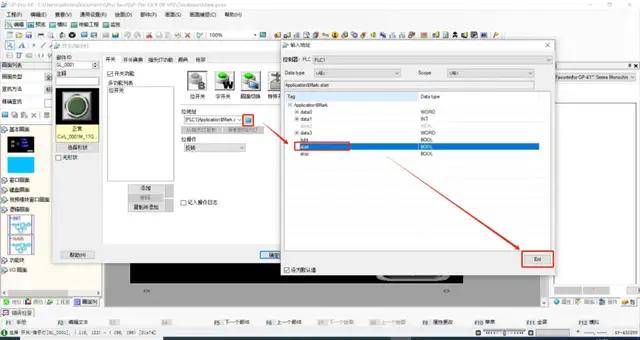

5. 在部件栏开关/批示灯 ,如下图选择相宜的变量 ,并下载HMI法式。

1769763807206447

选择变量标签

三. 通讯成功成效演示

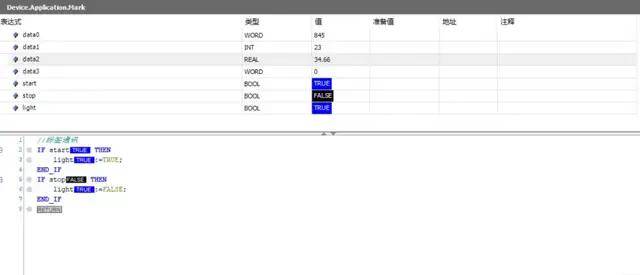

1. 运行Plc并对数据读写 ,datao和data1plc数据写入 ,触摸屏上能看相应的数据变动则通讯成功。

1769763807157956

PLC数据显示

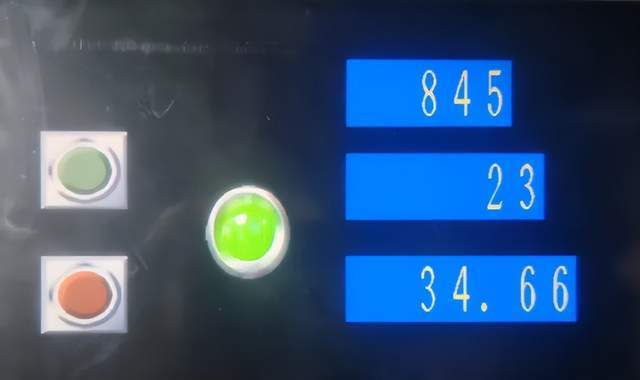

2. 对触摸屏上的数据读写 ,点击触摸屏上启动开关 ,则批示灯变绿 ,data2数据写入 ,plc与触摸屏上两者数据一致。

1769763807464664

触摸屏数据显示

LicOS PLC/PAC 与 Pro-face 的互联展示了CA88科技产品在工业生态中的高度适配性 。Modbus TCP 规划更左袒于尺度化寄放器治理 ,适合传统开发习惯;而CODESYS 标签通讯规划则利用变量名直连 ,极大地优化了工程的可守护性?⒄呖善揪菹钅慷员淞渴亢褪鼗て德实囊 ,矫捷选择最优的通讯蹊径。
